半导体制造是当代高新技术产业的核心支撑，其制程工艺已迈入3纳米甚至更小节点，对生产设备的运动控制精度、稳定性和环境适应性提出严苛要求。高精度电动执行器作为实现精密运动控制的核心部件，承担着晶圆传输、光刻对准、探针测试等关键工序的操控任务，其性能表现关联半导体产品的良率与品质，是半导体制造装备中不可或缺的重要组成部分。

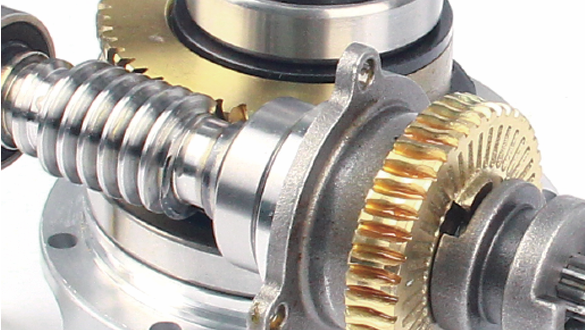

高精度电动执行器的核心技术特性

高精度电动执行器能够适配半导体制造的严苛需求，源于其在机械结构、控制系统和环境适配三大维度的精准设计。机械结构上，采用预紧式滚珠丝杠或直线电机 光栅尺闭环方案，配合高精度交叉滚子导轨或空气轴承，消除传动间隙和弹性变形，丝杠经超精磨加工后，导程误差可控制在±3μm/300mm以内，静态重复定位精度可达±1μm甚至更高。

控制系统采用全闭环伺服控制模式，由高性能伺服电机、高分辨率编码器、外部高精度位置反馈装置及实时运动控制器组成，通过前馈 PID 扰动观测器等先进算法，动态补偿摩擦力、惯性力等非线性干扰，实现毫秒级采样与微秒级响应，确保高速启停过程中末端抖动控制在0.5μm以内。

针对半导体制造的特殊环境，执行器采用全密封结构、无油润滑材料和低放气率密封件，通过ISO Class 1洁净室认证，部分型号集成磁流体密封或波纹管结构，可在10⁻⁶Pa级真空中长期稳定运行，同时具备EMC屏蔽设计，避免电磁干扰影响周边敏感仪器，实现精度与洁净度的双重保障。

在晶圆传输环节的应用

晶圆传输是半导体制造的基础工序，从晶圆存储、工序间转运到设备加载，每一个环节都需避免晶圆边缘磕碰、表面污染，同时保证定位精准。高精度电动执行器作为晶圆传输系统的核心驱动部件，广泛应用于EFEM（设备前端模块）及机械臂中，承担晶圆抓取、搬运和定位任务。

其亚微米级重复定位精度可将晶圆搬运的定位误差控制在±0.5μm以内，确保晶圆与设备接口精准对接。无油润滑和全密封设计杜绝颗粒物和润滑油蒸汽产生，避免污染晶圆表面，契合半导体制造对洁净度的严格要求。同时，稳定的动力输出的和快速的动态响应，可适配不同尺寸晶圆的转运需求，保障传输流程的高效顺畅，为后续制程奠定基础。

在光刻工序中的精准适配

光刻是半导体制造中决定芯片线宽的核心工序，对晶圆台和掩模台的定位精度、运动稳定性要求达到纳米级，高精度电动执行器在其中承担辅助对准、掩模装卸等关键微调任务，为光刻精度提供保障。

在光刻过程中，执行器通过全闭环伺服控制系统，实时反馈位置信息并动态调整，确保晶圆台与掩模台的相对位置误差控制在纳米级别，保障光刻图案的精准对准。低热膨胀系数材料的应用，减少温度漂移对定位精度的影响，适配光刻工序的恒温环境要求。多轴同步插补功能可实现各运动轴的严格时序配合，满足光刻设备多维同步运动的需求，支撑微小节点芯片的制造。

在探针测试与封装环节的应用

探针测试是检测晶圆电性性能的关键步骤，需控制探针垂直下压的力度和位置，避免损伤芯片。高精度电动执行器可实现0.1N的力控精度和0.1μm的位置分辨率，精准控制探针与晶圆的接触力度和深度，确保测试数据的准确性，同时保护芯片不受损坏。

在芯片封装环节，无论是Chiplet还是Fan-Out等先进封装工艺，都需要实现芯片与基板的微米级对准与贴合。高精度电动执行器凭借精准的位置控制能力，实现芯片的精准拾取、定位和贴合，对位精度可达±1μm，保障封装质量的稳定性。其柔性力控功能可避免芯片在贴合过程中因受力过大而损坏，适配不同规格芯片的封装需求。

核心价值与规范适配

高精度电动执行器的应用，有效解决了半导体制造中精密定位、洁净环境适配、稳定运行等核心难题，降低了人为操作误差，提升了生产效率和产品良率，是支撑摩尔定律延续的重要基础部件。其运行稳定性和可靠性，契合《半导体设备可靠性、可用性和维修性（RAM）测量方法》国家标准的要求，可减少设备非计划停机时间，降低运维成本。

相较于传统气动或普通电动执行器，高精度电动执行器无需频繁更换液压油或密封件，维护成本大幅降低，同时具备节能优势，可有效降低半导体制造的能耗，契合产业绿色发展需求。其标准化的接口设计，可无缝接入MES生产管理系统，实现生产流程全链路数据溯源，助力半导体制造的智能化管控。

半导体制造的精密化、微型化发展，对核心部件的性能要求持续提升。高精度电动执行器凭借精准的定位控制、稳定的运行表现和良好的环境适配性，已深度融入半导体制造全流程，成为保障芯片品质、提升生产效率的关键支撑。随着半导体制造工艺的不断升级，高精度电动执行器将持续优化性能，贴合产业标准要求，为半导体产业高质量发展提供更可靠的技术支撑。‍
