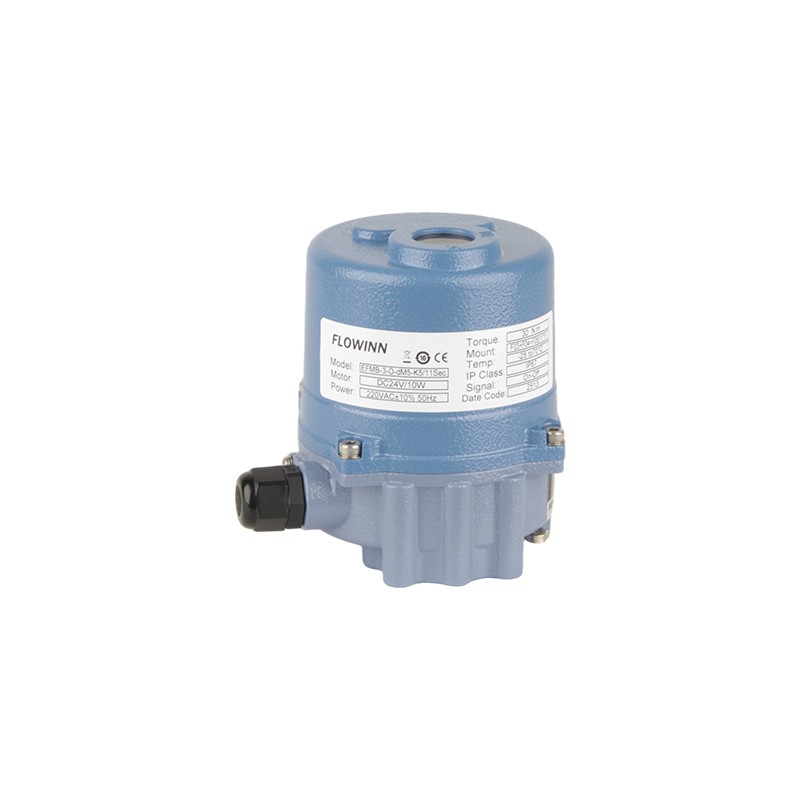

角行程电动执行机构作为阀门自动化控制的核心部件，广泛应用于楼宇、空调、暖通、供水等领域，承担着球阀、蝶阀等阀门0-90度开关的精准控制任务。该设备的稳定运行是管路系统正常工作的重要保障，日常使用中受工况环境、操作频率、维护保养等因素影响，易出现各类运行故障，掌握科学的故障诊断方法与维修技巧，能有效保障设备运行效率。

机械传动系统故障诊断与维修

角行程电动执行机构的机械传动核心为行星齿轮传动结构，该部位也是机械故障的高发区域。运行中若出现阀门开关卡滞、扭矩输出不足，或设备运转伴随异常异响，需优先检查传动系统。

行星齿轮组若出现卡涩，需拆解传动部件，清理齿轮间的杂质、油污，检查齿轮齿面是否存在磨损、变形或崩裂，受损齿轮需及时更换，装配时保证齿轮啮合间隙符合标准，加注专用润滑脂。若为花键套与法兰配合间隙过大，会造成阀门主轴传动松旷，需检测配合部位的尺寸精度，更换磨损的花键套或法兰配件，确保二者紧密贴合。

手动操作环节若出现卡顿，因该类执行机构手动操作无需离合，可直接检查手动操作轴与传动机构的连接部位，清除卡滞异物，对转动部位进行润滑处理，保证任意状态下手动操作的顺畅性。同时定期检查输出轴密封件，防止介质渗漏造成传动部件腐蚀，密封件老化破损需及时更换。

电气控制系统故障诊断与维修

电气控制系统是角行程电动执行机构的“神经中枢”，涵盖电机、传感器、指示灯、线路等多个部件，故障表现形式多样，需按步骤排查定位。

电机若接收控制信号后不转且无嗡嗡声，需依次检查电源供电是否正常，电源电压是否匹配设备额定参数，熔断器、热保护开关、行程及力矩限制开关是否触发或损坏，手动/自动转换开关位置是否正确。电机若有嗡嗡声但不转，大概率为启动电容损坏或电机线圈匝间短路，需检测电容容量，更换失效电容，对线圈进行绝缘检测，绝缘性能不达标则需维修或更换电机。

阀位反馈异常是常见电气故障，表现为电机正常转动但无阀位反馈，或反馈值固定不变，此时需检查位置传感器电位器与行程控制机构的同轴度，修复松动或损坏的连接部位，检测电位器阻值变化，更换阻值无变化的故障电位器，同时检查传感器与放大板间的连接导线，修复断线、虚接问题，确认放大板是否正常输出反馈信号。

指示灯故障会影响运行状态判断，电源指示灯不亮需检查指示灯本身是否开路，伺放板电源部分是否正常；开、关指示灯单路不亮且对应动作失效，需检测指示灯及配套可控硅部件，更换损坏元件。线路部分需定期检查接线端子，防止氧化、松接造成的接触不良，做好线路的防潮、防腐处理。

显示与辅助装置故障诊断与维修

角行程电动执行机构的显示装置包含3D指示、LCD液晶开度指示等，辅助装置有防潮加热器、超扭装置等，这类装置的故障会影响设备的操作便利性与运行安全性。

3D指示出现卡滞、指示不准，需清理指示机构的机械杂质，检查传动连杆的连接状态，调整指示部件与阀门开关的联动精度，确保360°无死角的精准指示。LCD液晶显示屏若出现无显示、显示模糊或数值跳变，需检查供电线路，清理显示屏表面的灰尘与凝露，若为显示屏本身故障则需整体更换，同时检查开度、力矩百分比显示的参数校准情况，及时重新标定。

防潮加热器为标配部件，若加热器不工作，需检测加热器元件及温控开关，更换损坏的加热器或温控部件，保证设备在潮湿环境下内部元器件不受潮损坏。100N・m以上机型选配的超扭装置若出现扭矩保护失灵，需检测扭矩传感器的精度，调整保护装置的触发阈值，更换失效的超扭检测元件，防止设备因超扭矩运行造成机械部件损坏。

整机防护与日常维护要点

执行机构外壳采用铝合金材质并做环氧树脂粉体涂装，防护等级常规为IP67，选配可达IP68，日常需检查外壳漆面是否有磕碰、脱落，及时修复防腐涂层，防止外壳腐蚀。设备的密封部件需定期检查，若出现防护等级下降，需更换老化的密封垫、密封圈，拧紧外壳连接螺栓，避免水汽、粉尘进入设备内部造成故障。

设备全功率运行噪音需≤65dB，若出现异常噪音，除排查机械传动部件外，还需检查电机轴承是否磨损，及时更换损坏轴承并加注润滑脂。日常运行中需按设备工作制操作，开关型遵循S2-15min工作制，调节型遵循S4-50%工作制，避免超工况运行造成设备过载。

定期对设备进行全面检测，包括扭矩输出、开关时间、阀位精度等参数的校验，确保各项指标符合设备额定标准，同时做好设备运行记录，对频繁出现的故障部位重点排查，及时消除故障隐患。

角行程电动执行机构的故障诊断需遵循“先排查电气、后检查机械，先外部、后内部”的原则，通过精准的故障定位，采取对应的维修措施，能快速恢复设备正常运行。日常的规范化操作与精细化维护，是减少设备故障的关键，做好传动、电气、显示等各部件的定期检查与保养，既能保证设备的运行精度与稳定性，也能充分发挥设备的性能优势。
