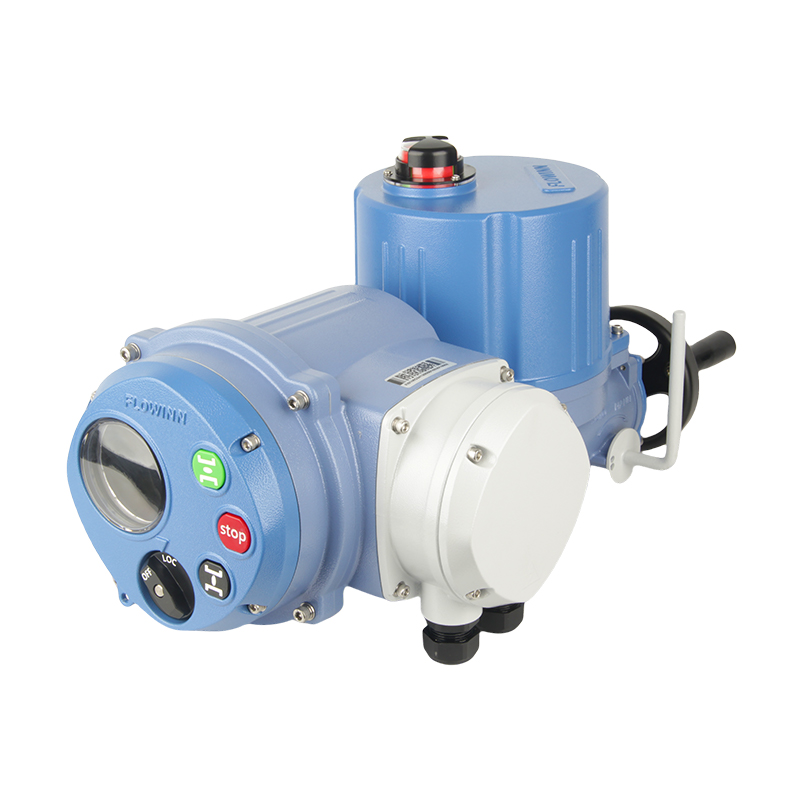

调节型电动执行器承担流体控制系统中阀门开度连续调控的职能，参数设置决定系统运行稳定性与控制精度。本文结合FLOWINN火星系列EOH离合式角行程电动执行器产品特性，阐述调节参数设置的标准流程与技术要点。
一、执行器基础参数确认
开展参数设置前，需完成调节型电动执行器基础信息核对，保障后续调试匹配系统工况。EOH系列执行器外壳采用铝合金材质，输出力矩覆盖35-5000N・m，输出角度稳定在0-90°区间，适配球阀、蝶阀、旋塞阀等角行程阀门驱动需求。
供电参数需严格匹配设备铭牌，单相供电支持110V、220V AC±10%及AC/DC24V，三相供电支持380V AC±10%，特殊工况可选用460V、480V AC三相配置，工作频率适配50/60Hz±5%范围。设备运行环境温度控制在-25℃~ 70℃，相对湿度不超过95%RH，现场不得存在强腐蚀、易燃易爆介质，避免影响机构传动与电气部件寿命。
执行器工作制式区分明确，开关型遵循S2-15min工作制，调节型采用S4-25%工作制，电机绝缘等级达H级，防护等级标准为IP67，涉水场景可升级IP68防护配置。阀位显示搭载3D指示结构，部分型号集成LED指示灯或LCD面板，360°可视范围便于现场状态观测。
二、控制信号类型与量程设定
控制信号是调节型电动执行器接收调控指令的核心载体，需与上位控制系统输出制式保持一致。EOH系列调节型执行器支持4-20mA标准模拟量信号，可根据系统需求选配0-10V、2-10V电压信号，输入与反馈信号采用独立回路设计，配合光电隔离技术提升抗干扰性能。
信号量程标定遵循线性对应原则，将控制信号下限与阀门全关状态绑定，信号上限与阀门全开状态关联。现场调试时，接入标准信号源，输入4mA电流信号时，执行器应驱动阀门至0°全关位置；输入20mA电流信号时，执行器输出轴旋转至90°全开位置，全程动作无卡顿、无偏移。
信号量程设置完成后，进行中间点位校验，分别输入8mA、12mA、16mA信号，观测阀门开度与信号值的对应关系，确保线性偏差控制在允许范围内。信号传输线路采用屏蔽线缆，屏蔽层单端接地，减少现场电磁干扰对信号精度的影响。
三、行程限位与阀位反馈校准
行程限位决定调节型电动执行器旋转区间，防止超行程损坏阀门与传动机构。EOH系列配备专利离合机构，手动操作与电动驱动互不干扰，避免手轮跟转引发安全隐患，调试前确认离合切换顺畅。
机械限位调整采用手动操作模式，转动手轮将阀门驱动至全关状态，调整限位螺钉至贴合挡块，反向回旋半圈后锁紧固定螺母，防止限位过紧影响阀门密封。以相同方式完成全开位置限位调整，保障输出轴精准停留在90°位置，全程确保机械挡块不与箱体碰撞。
阀位反馈信号执行与输入信号相同量程标准，开关型提供SPDT开关量有源、无源反馈，触点负载支持5A@250V AC；调节型输出4-20mA反馈信号，可兼容0-10V、2-10V配置。调试时用万用表检测反馈回路，全关状态校准反馈值至4mA，全开状态校准至20mA，多次往复动作确保反馈稳定性。
智能型型号支持免开盖红外调试，通过遥控器完成参数校准，无需开启接线盒，降低现场操作风险。阀位反馈数据可通过LCD面板实时显示，便于运维人员快速核对开度信息，提升调试效率。
四、调节性能参数优化设置
调节性能参数影响系统控制品质，需结合工况特性完成死区、响应速度等参数配置。死区参数控制执行器动作阈值，设置过小易引发阀门频繁抖动，加速部件磨损；设置过大会降低控制响应速度，需根据系统稳定性需求调整至合理区间。
执行器采用阿基米德蜗轮蜗杆传动结构，搭配高强度铜合金蜗轮，传动效率高、运行噪音低。调试时检测电机运行电流与温升，确保在S4工作制下连续运行无过热，力矩输出稳定无衰减，满足长期调节工况需求。
霍尔元件参与位置检测，具备低功耗、高响应频率特性，保障阀位采集精准度。参数设置完成后，进行连续启闭测试，累计动作次数验证设备可靠性，产品使用寿命不低于20000次，符合JB/T 8862-2014行业标准要求。
五、现场调试与安全配置规范
现场调试遵循先空载后带载的流程，通电前检查接线规范，电源、信号、反馈线路对应接入端子，杜绝接错导致模块损坏。独立接线盒配置可实现线路分区防护，提升电气连接安全性，潮湿、多尘工况建议启用该配置。
调试过程中全程观测3D阀位指示，确认动作方向与控制指令一致，异常时立即断电检查接线与参数设置。设备具备完善的自我保护机制，调试时验证过力矩、过热保护功能，触发保护后执行器应及时停止动作，保障设备与系统安全。
所有参数设置完成后，锁紧调节螺钉与接线盒螺栓，做好参数记录存档。EOH系列执行器提供2年质保周期，运维人员可依据调试参数定期复检，确保设备长期稳定运行。
调节型电动执行器参数设置是流体自动化系统投运的关键环节，规范的操作流程与精准的参数配置，可充分发挥执行器的性能优势。现场人员需严格遵循产品技术要求，完成基础参数确认、信号标定、行程校准、性能优化等全流程操作，保障阀门调节精准、运行稳定。
