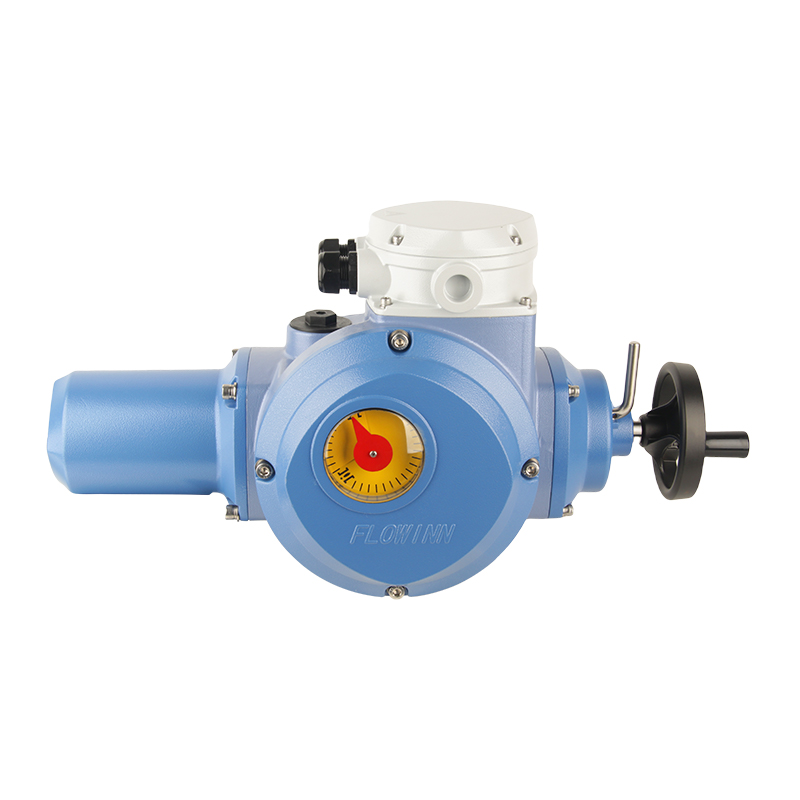

调节型电动执行器配套蝶阀是工业管道系统中实现流量精准调控的关键设备，安装尺寸的规范与否，决定设备运行的稳定性、调控精度及使用寿命。本文结合行业标准及实际安装要求，梳理调节型电动执行器配套蝶阀安装尺寸的关键要点。

一、安装尺寸核心参考标准

调节型电动执行器配套蝶阀安装尺寸需严格遵循国家及行业相关标准，确保设备通用性和互换性，避免因尺寸偏差导致安装困难或运行故障。国内常用标准包括GB/T 12238-2008《法兰和对夹连接弹性密封蝶阀》、GB/T 9113.1-2000《整体钢制管法兰》及GB/T 12221-2005《金属阀门结构长度》，国际通用标准可参考ISO 5752《工业用蝶阀法兰和对夹连接尺寸》。

标准明确规定了蝶阀的结构长度、法兰连接尺寸、阀杆中心高度等关键参数，不同公称通径、压力等级的蝶阀，其安装尺寸存在明确差异。实际安装前，需核对设备型号与标准参数的一致性，确保所选蝶阀与管道规格、电动执行器型号匹配，为后续安装作业奠定基础。

二、关键安装尺寸详解

（一）阀体结构长度

阀体结构长度是指蝶阀两端法兰密封面之间的距离，是确定管道预留安装空间的核心参数。不同连接方式的蝶阀，结构长度要求不同：对夹式蝶阀结构紧凑，结构长度较短，常规公称通径DN50-DN2000的对夹式蝶阀，结构长度需符合GB/T 12221-2005规定，避免因长度偏差导致管道对接错位；法兰式蝶阀结构长度略长，需与管道法兰间距精准匹配，确保法兰连接的密封性。

公称通径越大，阀体结构长度相应增加，大口径蝶阀（DN1000以上）需额外考虑阀体刚度，结构长度设计需兼顾安装便利性与设备稳定性，部分大口径阀体可设置吊耳，便于安装过程中的吊装作业。

（二）法兰连接尺寸

法兰连接是调节型电动执行器配套蝶阀常用的连接方式，其尺寸精度影响连接密封性和牢固性。法兰连接尺寸主要包括法兰外径、螺栓孔中心圆直径、螺栓孔数量及孔径，需与管道法兰尺寸完全匹配，螺栓孔位置公差需控制在±0.5mm以内，确保螺栓顺利穿装并均匀受力。

公称压力不同，法兰连接尺寸存在差异，中低压（PN1.0-PN2.5）蝶阀采用常规法兰尺寸，高压场景（PN4.0及以上）需采用锻造法兰，减少气孔缺陷，同时法兰厚度需相应增加，满足压力承载要求。安装时需确保法兰密封面无磕碰、划伤，垫片居中放置，不得凸入阀腔，避免影响蝶板启闭。

（三）执行器与阀体连接尺寸

调节型电动执行器与蝶阀的连接尺寸需精准匹配，核心包括阀杆直径、键槽尺寸、连接法兰尺寸及固定螺栓规格。阀杆直径需与执行器输出轴孔径一致，键槽尺寸需匹配，确保动力传递顺畅，避免出现打滑、卡滞现象。

执行器连接法兰需与蝶阀阀盖法兰尺寸对应，固定螺栓需按规定规格选用，拧紧时需对角均匀用力，防止连接松动。同时，执行器安装需预留足够空间，一般不少于15cm，便于后续接线、调试及手动操作，户外安装还需考虑防晒、防雨、防潮措施。

（四）安装空间尺寸要求

蝶阀安装空间需满足设备启闭、维护及执行器运行需求，除执行器预留空间外，阀体两侧管道需预留足够长度，便于管道对接和设备检修。水平安装时，阀杆需保持水平状态，便于润滑、检修和执行器散热；垂直安装时，需确保阀体受力均匀，避免因重力导致安装偏差。

管道布置需避免蝶阀受到额外应力，管道法兰需与阀体法兰同轴、平行，不得强行拉拽阀体就位，防止阀体变形导致泄漏。大口径蝶阀安装时，需结合起重机承重能力，合理规划吊装空间和作业半径。

三、安装尺寸把控要点

调节型电动执行器配套蝶阀安装前需核对设备型号、公称通径、压力等级、材质等参数，确保与工况要求一致，同时检查阀体、执行器外观无损伤，阀杆、密封面无锈蚀、划伤。管道内焊渣、砂石、铁锈等杂物需彻底清理，避免划伤密封面或卡阻蝶板。

安装过程中，需采用专业测量工具核对各关键尺寸，确保结构长度、法兰连接尺寸、执行器连接尺寸符合标准要求。螺栓拧紧需按规定力矩操作，避免单边用力或过度拧紧，防止法兰变形、密封失效。安装完成后，需检查蝶板启闭是否顺畅，执行器与阀体连接是否牢固，无松动、卡滞现象。

管道试压时，阀门需保持半开状态，避免密封面受单向高压冲击，试验压力需按GB/T 13927-2008规定执行，确保阀体、法兰无渗漏，安装尺寸符合运行要求。

调节型电动执行器配套蝶阀安装尺寸规范是设备安全稳定运行的重要保障，现场安装作业需严格遵循相关行业标准，精准把控阀体结构长度、法兰连接尺寸、执行器连接尺寸及安装空间等核心要点，做好安装前的核对、安装过程中的尺寸校验和安装后的检查工作。
