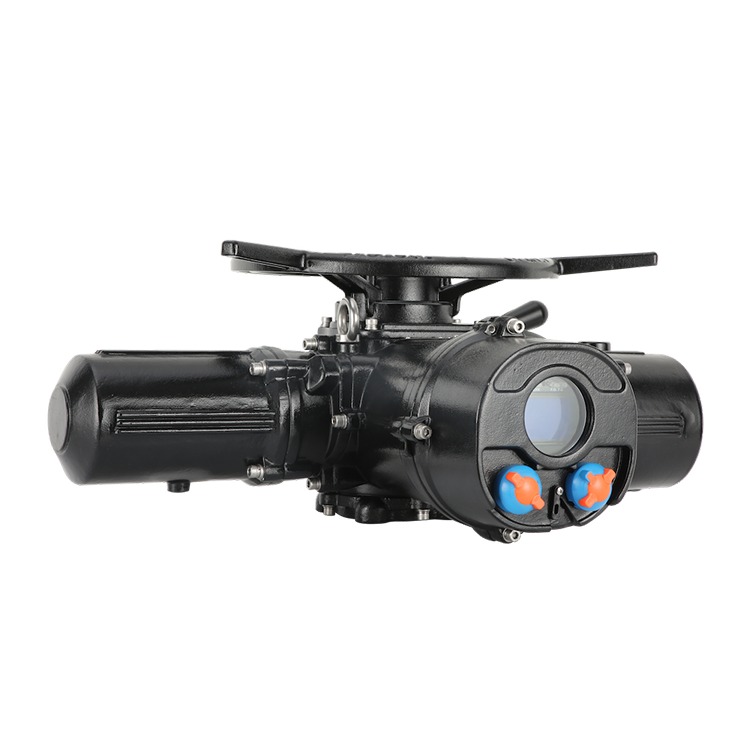

阀门控制多回转电动执行器

时间:

2024-08-01

时间:

作者:

多回转电动执行器是一种用于控制需要多圈旋转才能完全开启或关闭的阀门的电动设备。这类执行器广泛应用于需要精确控制流体流量或位置的工业应用中。以下是多回转电动执行器进行阀门控制的过程:

阀门控制多回转电动执行器

1. 电动机驱动

电机启动:当控制系统发出开启或关闭阀门的命令时,电动机开始旋转。

传动机构:电动机的旋转通过传动机构传递给输出轴,这个传动机构可能包括联轴器、蜗杆、蜗轮等。

2. 输出轴转动

蜗杆和蜗轮:电动机的旋转通过蜗杆传递给蜗轮,蜗轮与输出轴相连。

离合器:当切换手柄处于电动位置时,离合器使蜗轮与输出轴联接,从而使输出轴跟随蜗轮一起转动。

3. 阀门动作

轴与阀门连接:输出轴通过适当的连接方式(如联轴器)与阀门的阀杆相连。

多圈旋转:输出轴的旋转带动阀门阀杆旋转,从而实现阀门的开启或关闭。对于多回转阀门,需要多圈旋转才能完成整个开启或关闭过程。

4. 位置反馈

阀位传感器:通过安装在执行器上的阀位传感器检测阀门的实际位置。

反馈信号:阀位传感器将阀门位置信息转换为电信号,反馈给控制系统,以确保阀门准确地到达所需的开启或关闭位置。

5. 控制系统

远程控制:控制系统可以根据预设的程序或用户的指令远程控制执行器的动作。

现场操作:也可以通过手动操作执行器上的手轮或切换手柄来现场控制阀门的开启或关闭。

6. 保护机制

限位开关:当阀门达到全开或全关位置时,限位开关会切断电机电源,防止过载。

手动/电动切换:在需要手动操作时,可以将切换手柄置于手动位置,此时离合器将脱离蜗轮与手轮的连接,允许手动转动输出轴。

多回转电动执行器通过电动机驱动输出轴旋转,进而控制阀门的开启和关闭。整个过程涉及电机、传动机构、离合器、阀位传感器等部件的协调工作。通过控制系统,可以实现远程或现场的精确控制,并通过反馈机制确保阀门位置的准确性。
