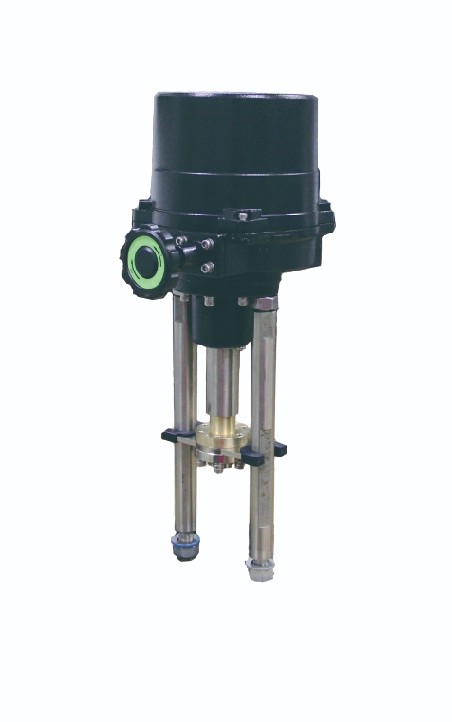

电动直行程执行器因其精确的控制能力和高可靠性在工业自动化领域备受青睐。这些设备在精确控制阀门开闭、调节流量等方面发挥着关键作用。正确安装和调试电动直行程执行器对于确保其高效运行和延长使用寿命至关重要。以下是电动直行程执行器的安装与调试步骤,帮助用户快速掌握操作要领。

一、准备工作
在开始安装之前,需对电动直行程执行器的相关资料进行详细了解。包括技术参数、安装手册以及接线图等。同时,确保将所需的工具与设备准备齐全,例如扳手、电钻、万用表等。此外,要检查执行器的外观,确保没有明显的损坏或缺陷。
二、安装步骤
1.定位与固定
将执行器放置在指定位置,注意其与阀门或其他装置的对接。常见的安装方式包括法兰连接和螺纹连接。根据不同的规格要求,选择合适的固定方式,确保执行器稳固无晃动。
2.接线连接
根据接线图对电源线进行接驳,确保连接准确无误。注意正负极的标识,以防止接线错误导致设备无法正常工作。此外,电缆的保护应到位,避免因外部因素损害电源线。
3.气源与导线连接
若执行器具备气源接口,应确保气源畅通。导线的连接也需严格按照规定进行,确保每根线的功能和位置准确。
三、调试步骤
1.电源检查
在通电之前,再次核对电源线的连接是否正确。确保电源符合执行器的额定电压与电流,避免由于电源不匹配导致的故障。
2.功能测试
通电后,通过控制系统发出指令来检查执行器的运动是否正常。观察执行器的行程、速度和响应情况,确保其运动精确且无异响。
3.调整参数
根据实际需求,对执行器的运行参数进行调整。这可能包括行程调节、速度设置和力矩控制等。通过调试软件进行设置,可以实时查看参数的变化,确保其符合系统要求。
4.极限位置确认
对执行器的开关极限位置进行确认,以防止过行程导致的损坏。调整限位开关,确保执行器在达到设定极限时自动停止。
四、记录与维护
所有的安装与调试数据都应进行记录,形成完善的维护档案。这些数据将为日后的故障排除与系统优化提供有力支持。定期的维护与检查同样重要,定期清理执行器及其连接部件,确保长期稳定运行。
通过以上步骤,用户可以顺利完成电动直行程执行器的安装与调试。正确的安装和调试不仅能确保执行器的高效运行,还能延长其使用寿命,降低维护成本。在工业自动化的进程中,每一个细节的精确控制都是提高生产效率和保障安全的关键。电动直行程执行器的正确安装与调试,正是这一过程中不可或缺的一环。
