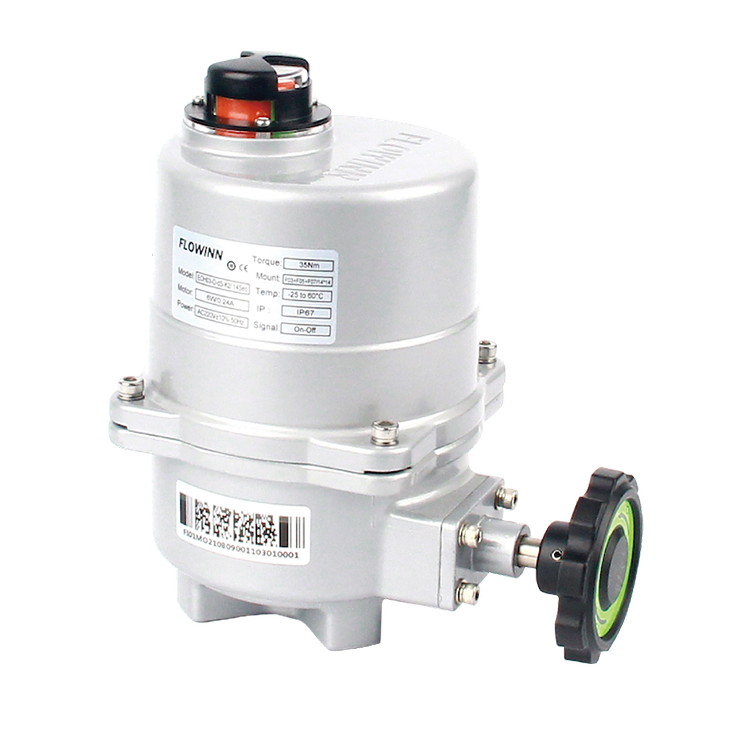

角行程电动阀门执行器是控制阀门0到90度开关的电动装置,通过接收来自控制系统(如调节器或其他仪表)的电流或电压模拟信号,将其转化为位移推力或转角力矩,以操作开关、阀门等,完成自动调节的任务。它主要用于控制球阀、旋塞阀、蝶阀和百叶阀等角行程阀门,实现管道流体的开启和关闭。本文对角行程电动阀门执行器的类型与结构进行详细介绍

一、结构概览
角行程电动执行器的基本结构通常包含以下几个部分:
1、电动机:
作为动力源,负责产生扭矩。可以是直流电动机或交流电动机。
2、减速器:
将电动机的高速低扭矩转换为低速高扭矩,以便于阀门的操作。减速器可以是齿轮减速器、蜗轮蜗杆减速器等。
3、位置传感器:
用于检测执行器的当前位置。常见的类型包括电位计、霍尔效应传感器等。
4、控制单元:
接收来自控制器的信号,并控制电动机的运行。可以是内置的伺服放大器或外部的控制系统。
5、外壳:
保护内部组件免受外界环境影响。通常采用耐腐蚀材料制成,以适应不同的工作环境。
6、连接接口:
用于与外部控制系统连接,接收信号。通常支持标准的电流或电压信号输入。
二、类型
角行程电动执行器可以根据其结构形式分为几种类型:
1、直接角行程输出的电动执行器:
这类执行器内部集成了角行程减速装置,如DKJ系列执行器。直接产生所需的角行程输出,无需额外的转换装置。
2、多回转输出电动执行器配角行程减速器:
这类执行器本身产生的是多回转输出,如IQ、AS系列等。外接角行程减速器将多回转运动转换为所需的角行程输出。
3、直动式电动执行器:
输入轴与负载的机械传动部分(如电动机或液压泵)直接连接。这种类型的执行器适用于简单的开关控制。
4、转动式电动执行器:
通过电动机的旋转来实现阀门的操作。适用于需要一定角度范围内的连续调节应用。
5、复合型电动执行器:
结合了上述不同类型的特点,可以提供更复杂的控制功能。
通过以上结构和类型的介绍,我们可以看到角行程电动阀门执行器在工业自动化控制领域的广泛应用。它们不仅提高了生产效率,还保证了系统的安全性与可靠性。
